Устройство бесщеточного мотор-колеса

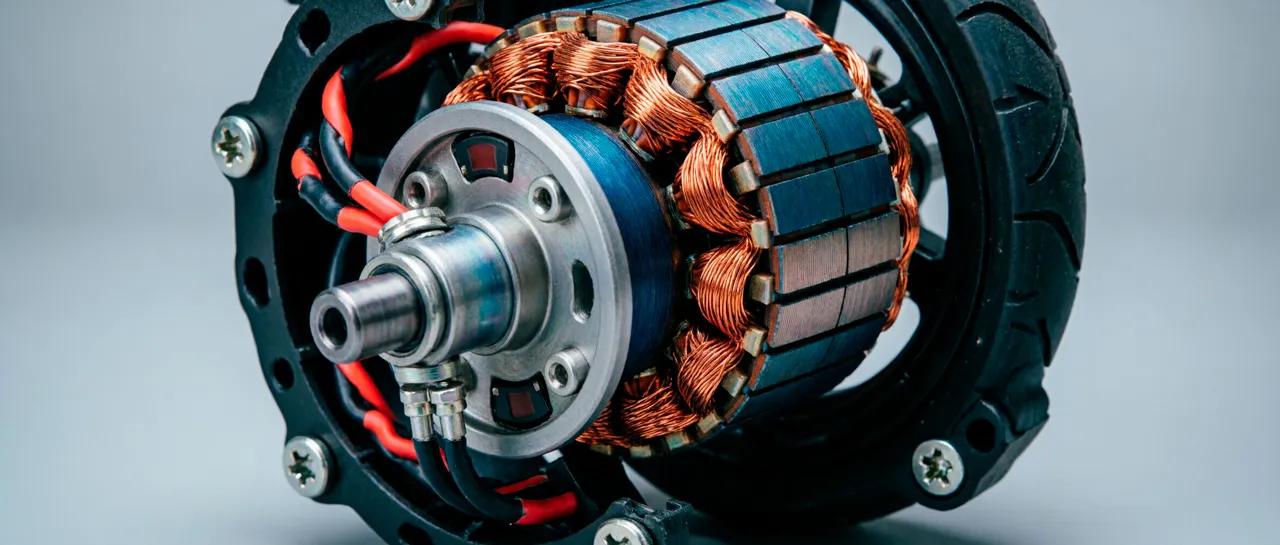

Мотор-колесо современного электросамоката — это бесщеточный трехфазный синхронный двигатель с постоянными магнитами (BLDC). Конструктивно он состоит из статора (неподвижная часть с обмотками, закрепленная на оси) и ротора (вращающийся барабан с магнитами, соединенный с ободом колеса).

Принцип работы BLDC-мотора

В отличие от щеточных моторов, где ток подается через скользящие контакты, в бесщеточном моторе обмотки неподвижны. Контроллер коммутирует ток между тремя фазами (обмотками) в определенной последовательности, создавая вращающееся магнитное поле статора. Это поле взаимодействует с постоянными магнитами ротора, заставляя его вращаться.

Ротор содержит неодимовые магниты (сплав NdFeB) с высокой энергией намагничивания. Количество полюсов магнитов определяет число пар полюсов мотора — обычно 10-20 пар для самокатов. Чем больше пар полюсов, тем выше крутящий момент при низких оборотах, но ниже максимальная скорость.

Датчики Холла

Для определения положения ротора используются три датчика Холла, смещенных на 120 электрических градусов. Они реагируют на магнитное поле магнитов ротора, формируя цифровые сигналы. Комбинация сигналов с трех датчиков (всего 6 состояний) однозначно определяет положение ротора в пределах одного полюса.

Контроллер по сигналам датчиков понимает, в какой момент переключать ток на следующую фазу. Это обеспечивает синхронное вращение и максимальный крутящий момент. Без датчиков Холла (бессенсорный режим) мотор может работать, но с потерей эффективности на низких оборотах и возможными рывками при старте.

Трехфазное питание и коммутация

Контроллер подает импульсный ток на три фазы обмоток (A, B, C) через шесть силовых ключей (MOSFET) в мостовой схеме. Существует шесть комбинаций подключения (шагов) на полный электрический оборот. Частота коммутации зависит от скорости вращения и числа пар полюсов.

Широтно-импульсная модуляция (ШИМ) позволяет регулировать мощность, изменяя скважность импульсов. При 100% скважности мотор получает полное напряжение батареи, при 50% — среднее напряжение и мощность снижаются пропорционально.

Рекуперативное торможение

При торможении мотор работает как генератор. Вращающиеся магниты наводят ЭДС в обмотках статора, и контроллер переключает силовые ключи так, чтобы ток шел в батарею. При этом создается тормозящий момент, пропорциональный току рекуперации. КПД рекуперации составляет 60-70%, но реально возвращается 10-30% энергии в зависимости от условий езды.
